NOV HD-1700PT Mud Pump Spare Parts

2025-1-31 Inventory List

The Oilwell A-1700-PT is a mud pump that uses a fluid end module. The fluid end module is a forged alloy steel component with a machined inner cavity.

What A-1700-PT mud pump does?
Transfers fluid, such as mud, through a system.
Increases the pressure or flow of the fluid.

How A-1700-PT mud pump works?
The fluid end module has a split suction and discharge module.
The inner cavity is machined to ensure consistent dimensions.
The external taper connecting surface is processed to eliminate crevices where mud can enter.

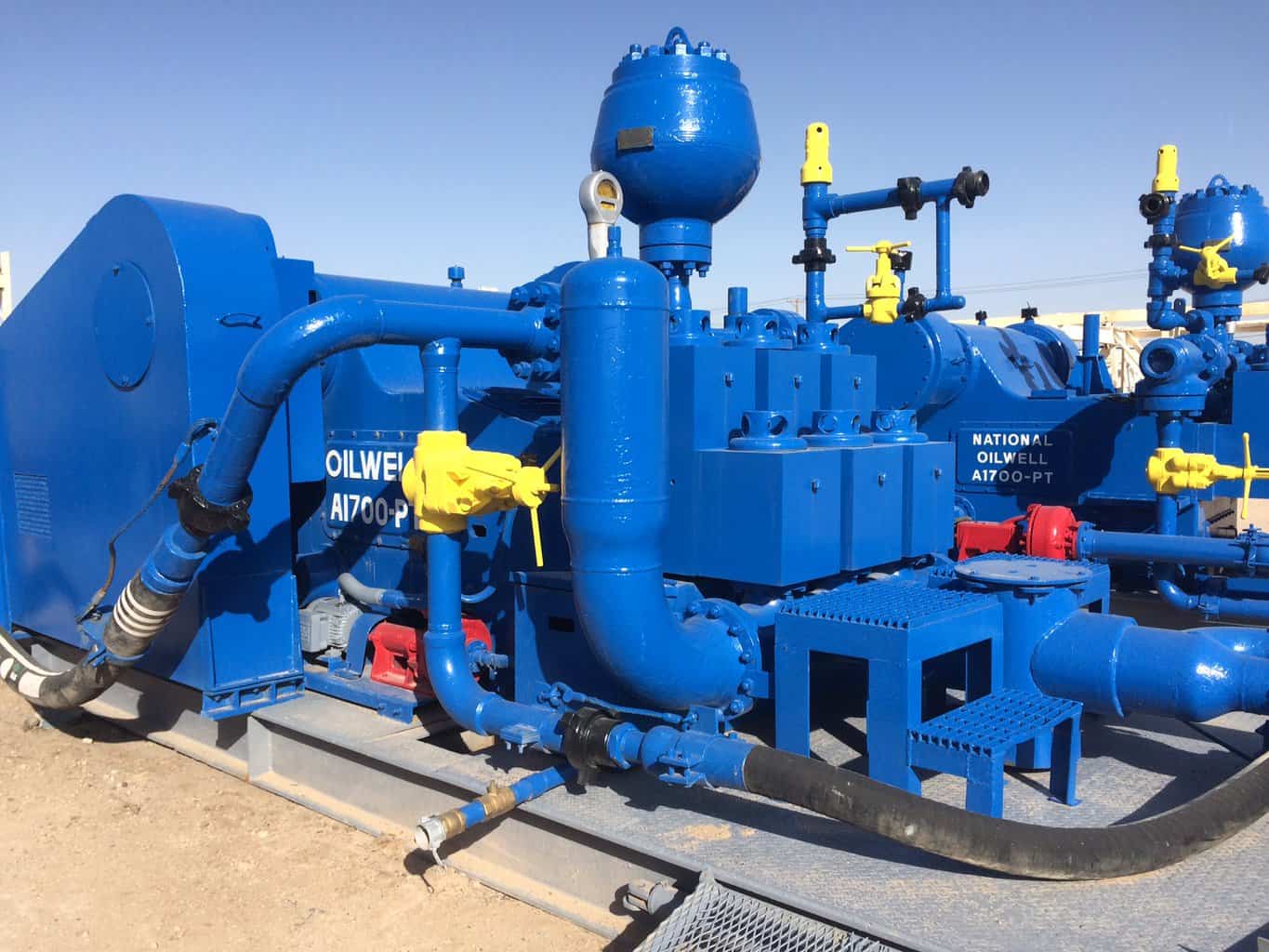

Oilwell-A1700-PT-Mud-Pumps-1

Oilwell-A1700-PT-Mud-Pumps-1

1 Switch, pressure differential “Caution” Датчик подпора воздуха “Caution”; max.pressure 45 in WC; Surge Pressure 10 PSI MAX. TEMP 180 F (820C) n/a
2 Ring lantern 4-1/4”, steel Кольцо 4-1/4″cтальное, p/n 10300022, National Oil Well Drw. No P405-АJ1 стр.7 поз 24 10-300-022
3 Shim XHD guide incl 6 10-307-013 5 10-30 Прокладки-XHD incl 6 10-307013 5 10-30, p/n 10307012,  National Oil Well    Drw. No P405-АJ1  стр.7 поз 25    6 ea 10-307-013 Shim (.005″ thick)    5 ea 10-307-014 Shim (.007″ thick)    2 ea 10-307-015 Shim (.020″ thick) 10-307-012
4 Element, Oil Filter Элемент, масляного фильтра бурового насоса, p/n 64212848 (64-212-832)    Каталог National Oil Well  Drw. No P206-АF1  стр.11 поз. 19 64-212-848
5 Gasket, suction manifold Прокладка между фланцем всасывающего манифольда и гидрокоробкой,     p/n 10300201Каталог  National Oil Well  Drw. No P184-BL1  стр.3 поз 4. 10-300-201
6 Valve Plug Крышка (пробка) клапана бурового насоса, p/n 10300323       Каталог  National Oil Well Drw. No P184-BL1  стр.3 поз 9 10-300-323
7 Sleeve, Valve Cover Втулка, крышки клапанного механизма, p/n 10300004      Каталог  National Oil Well Drw. No P184-BL1  стр.3 поз 11 10-300-004
8 Thread ring for valve cover Кольцо,крышки клапанного механизма, p/n 10300321  Каталог  National Oil Well     Drw. No P184-BL1  стр.3 поз 13 10-300-321
9 BUSHING, VALVE GUIDE Втулка (вкладыш) направляющей клапана p/n 20200004  Каталог  National Oil Well    Drw. No P184-BL1  стр.3 поз 14 20-200-004
10 Adapter, Liner Переходной патрон втулки, p/n 10-300-326 Каталог  National Oil Well    Drw. No P184-BL1  стр.3 поз 20 10-300-326
11 Nut, Liner Гайка втулки, p/n 10300327  Каталог National Oil Well Drw. No P184-BL1  стр.3 поз 21 10-300-327
12 Screw3/4″-10×1-3/4″square head dog point Винт 3/4″ – 10 x 1-3/4″ с квадратной головкой  Каталог  National Oil Well    Drw. No P184-BL1  стр.3 поз 24 75-632-758
13 Gasket for Valve Cover Прокладка/ уплотнение крышки клапана, p/n 10300329  Каталог National Oil Well    Drw. No P184-BL1  стр.3 поз 10 10-300-329
14 Shield Liner Flushing Экран защитный камеры омыва штоков, p/n 20460668 Каталог  National Oil Well    Drw. No P184-BL1  стр.3 поз 26 20-460-668
15 O-ring, discharge manifold Кольцо-прокладка между фланцем нагнетательного манифольда и     гидрокоробкой, p/n 99-609-345  Каталог  National Oil Well    Drw. No P184-BL1  стр.3 поз 28 99-609-345
16 Ring, alingment Регулировочное (центрирующее) кольцо, p/n 10300328  Каталог  National Oil Well    Drw. No P184-BL1  стр.3 поз 29 10-300-328
17 Pop Off Valve, 3″ Crestex Подрывной клапан Крестекс 3″, p/n 97-1316 97-1316
18 Seal Ring 4-5/8″ x 4-3/16 Прокладка (уплотнительное кольцо), p/n 20-100-028  Каталог  National Oil Well    Drw. No P184-BL1  стр.3 поз 31 20-100-028
19 Wear Plate Износная плита втулки, p/n 10-300-325 Каталог National Oil Well    Drw. No P184-BL1  стр.3 поз 33 10-300-325
20 Rod, Piston Шток поршня, p/n 1551706  (20-150-123) Каталог National Oil Well    Drw. No P184-BL1  стр.3 поз 34 1551706 (20150123)
21 Extension, Piston Rod Надставка штока поршня, p/n 1551707 Каталог National Oil Well    Drw. No P184-BL1  стр.3 поз 35 1551707
22 Nut, Piston Гайка поршня p/n 20-150-142  Каталог  National Oil Well    Drw. No P184-BL1  стр.3 поз36 20-150-142
23 Clamp Complete for Piston rod Комплект хомутового зажима между надставкой штока поршня и надставкой     крейцкопфа, p/n 20-150-132 Каталог  National Oil Well Drw. No P184-BL1  стр.3 поз 37 20-150-132
24 Bolt, 5/8”-11×6” lg, hex head Болт для  хомутового зажима между надставкой штока поршня и надставкой   крейцкопфа, 5/8″-11×6″, шестигранная головка, p/n 75-074-694  Каталог  National     Oil Well Drw. No P184-BL1  стр.3 поз 38 75-074-694
25 Nut, 5/8″-11 Stainless Steel Hex Гайка для хомутового зажима между надставкой штока поршня и надставкой крейцкопфа,     5/8″-11, нерж. сталь, p/n 75510438  Каталог  National Oil Well    Drw. No P184-BL1  стр.3 поз 39 75-510-438
26 Valve Assembly with Polyurethane Disc Клапан в сборе, с полиуретановым диском, тип G2 Fluid CPT, p/n 1560985  Каталог  National Oil Well    Drw. No P184-BL1  стр.3 поз 16 1560985 (20-160-163)
27 Valve Seat, API 7NAT’L K-380 Седло клапана, p/n 1561370 Каталог National Oil Well Drw. No P184-BL1 стр.3 поз 17 1561370 (20-220-105)
28 Spring, Valve G2 Fluid CPT Пружина клапана, P/n 1560702. Каталог National Oil Well, Drw. No P184-BL1 стр.3 поз. 15 1560702 (20-160-225)
29 Liner zirconium 7” Super DI HARD – Втулка для бурового насоса HD 1700-PT производства NOV с циркониевым покрытием 7″, N/A
30 Piston complete 7” Series “L” –  Поршень в сборе 7″ для работы на РУО для полуштока и втулки бурового насоса HD 1700-PT производства NOV N/A
31 Gasket, 6-3/4″ Liner – Прокладка втулки 6-3/4″, Каталог  National Oil Well
Drw. No P405-АL1  стр.5 поз 2
20-100-016
32 Gasket, oval ring Прокладка овальная RS-37 R-37 S
33 OIL SEAL Уплотнение масляное p/n YS12000 (68-631-025) Каталог National Oil Well Drw. No P405-АG1  стр.7 поз.11 YS12000 (68-631-025)
34 Gasket, Crank Case Cover Прокладка крышки картера p/n 10-300-272,  National Oil Well    Drw. No P405-АJ1 стр.6 поз 5 10-300-272
35 OIL SEAL,NAT 410737 Масляное уплотнение , Каталог National Oil Well  Drw. No P214-АС1  стр.6 поз 5 68-630-235
36 Ring 5-1/2″ OD x 5-1/16″ ID Seal Прокладка 5-1/2″ x 5-1/16″, p/n 20100008 Каталог  National Oil Well    Drw. No P184-BL1  стр.3 поз 30 20-100-008
37 Crosshead shoe Башмак крейцкопфа, p/n 10-300-232, National Oil Well Drw. No P405-АJ1  стр.7 поз 37 10-300-232
38 Gasket, oval ring Прокладка овальная R-39 S R-39 S
39 Hose Assy 1/2” ID x 48” LG 1/2 NPTF Шланг,  Каталог National Oil Well  Drw. No P185-АN1  стр.16 поз 35 06-510-761
40 BUSHING, 1”x 1/2” C.I.STD BLK PIPE Втулка Каталог  National Oil Well  Drw. No P185-АN1  стр.16 поз 33 86-061-014
41 Union,1/2” NPT female to male hyd adapt Cоединение, 1/2″ NPT муфта, нипельный переходник,  Каталог National Oil Well   Drw. No P185-АN1  стр.16 поз 34 64-289-320
42 REDUCER, 1/2”x 1/4” STD B.M. STEEL PIP Переходник, Каталог National Oil Well  Drw. No P405-АК1  стр.14 поз 46 86-600-005
43 NIPPLE, 1/4”x 1/2” SCH40 B.M.STEEL PIP Патрубок,  Каталог National Oil Well  Drw. No P185-АN1  стр.16 поз 37 86-422-007
44 O-RING 6-1/2”x 6”x 1/16” Кольцо к блоку напорного фильтра 99609258  National Oil Well  Drw. No P405-АC1  стр.5 поз11 99-609-258
45 O-RING 5-1/8”x 4-7/8”x 1/8” Уплотнения 5-1/8”x 4-7/8”x 1/8”, p/n 99609249  National Oil Well  Drw. No P405-АC1  стр.5 поз 12 99-609-249
46 HOSE, 1/4”x 10 FT F/FEMALE DISCONNECT Шланг 1/4″х10 футов длинной, Каталог National Oil Well   Drw. No P403-АР1  стр.14 поз 19 64-245-174
47 Puller Натяжитель 10-300-352, Каталог National Oil Well  Drw. No P403-АР1  стр.14 поз 1 10-300-352
48 Stud, Piston Rod Connection Соединитель штока и удлинителя  штока поршня (ввертыш) p/n 10305203      Каталог  National Oil Well Drw. No P405-АL1  стр.5 поз 15 10-305-203
49 Drive Belt Приводной ремень шкива 5 канавок 8VP2000
50 Gasket Прокладка p/n 45-804-492, Каталог National Oil Well Drw. No P405-АJ1  стр.7 поз 41 45-804-492
51 Wear Plate, Liner Износная плита втулки, p/n 10300184 10-300-184
52 Extension, Piston Rod Удлинитель штока поршня (надставка) 20-150-125
53 Discharge Filter Assy Блок напорного фильтра, p/n 10307005 Состоит из: Напорного фильтра (10307010);    гайки прижимной фильтра (10307009); уплотнения, овальное кольцо 78206544    (ГринХитлл-6908040); уплотнительного кольца 99609258; уплотнительного 99609249, 10-307-005
54 Gasket, Cover Прокладка крышки, p/n 06-506-869,  National Oil Well  Drw. No P405-АJ1  стр.7 поз 7 06-506-869
55 Pressure Gauge,63mm, 0-100psi / 0-700kPa Манометр WIKA, ф 63 мм, type 233.53 2.5″. Внешняя резьба сзади NPT 1/4″,     Каталог National Oil Well  Drw. No P206-АF1  стр.11 поз 21 78-256-532
56 Temperature Gauge Термометр контроля температуры масла -20 – +120град С,/0 – 250  град F,     вых 1/2 NPT сзади, p/n 78-684-250, Каталог National Oil Well     Drw. No P206-АF1  стр.11 поз 22 78-684-250
57 Hose Assy 3/4″ шланг в сборе, Каталог National Oil Well Drw. No P206-АF1  стр.11 поз 50 45-804-717
58 Flexible Hose 3/4″ Гибкий шланг Каталог National Oil Well  Drw. No P206-АF1  стр.11 поз 53 64-270-012
59 Flexible Hose 1″ гибкий шланг, Каталог National Oil Well  Drw. No P206-АF1  стр.11 поз 54 64-270-016
60 Hose 2″ Шланг 2″. длина 1фут Drw. No P185-АN1  стр.16 поз 18 99-287-819
61 Clamp Хомутик, Каталог National Oil Well   Drw. No P185-АN1  стр.16 поз 19 99-094-086
62 Gasket, Flange Прокладка фланца, Каталог National Oil Well  Drw. No P185-АN1  стр.16 поз 23 78-208-012
63 Hose Assy 1″ x 42-1/4″ Шланг в сборе 1″ x 42-1/4″, p/n 45-805-141,  Каталог National Oil Well     Drw. No P185-АN1  стр.16 поз 26 45-805-141
64 Clamp – зажим 20-160-132
65 Pressure Switch, Micro Differential Датчик давления подпора воздуха Ser.No. 833231-7; type MD 510 2M. Max. Diff. Press.     75 m/Bar. Max. Static Press. 75 m/Bar. Voltage 250 AC Amp 5A K.D.G.     INSTRUMENTS L.T.D. Grawley England MD 510 2M
66 Gasket, oval ring Прокладка овальная металлическая R-44S, p/n 78-206-544 National Oil Well    Drw. No P405-АC1  стр.6 поз 13    14085133 78-206-544, R-44-S (6908040)
67 Spring for valve Пружина для клапана, p/n 20-160-225   Каталог  National Oil Well    Drw. No P184-BL1  стр.3 поз 15 20-160-225
68 Gasket, Diaphragm Support R/H Прокладка опоры диафрагмы p/n 10-300-065,  National Oil Well    Drw. No P405-АJ1  стр.7 поз 10 10-300-065
69 Gasket, Diaphragm Support L/H Прокладка опоры диафрагмы p/n 10-300-064,  National Oil Well    Drw. No P405-АJ1  стр.7 поз 11 10-300-064
70 Gasket, Diaphragm Support Center Прокладка опоры диафрагмы, центральная p/n 10-300-066,  National Oil Well    Drw. No P405-АJ1  стр.7 поз 12 10-300-066
71 Seal, Oil Масляное уплотнение 68-630-235
72 Gasket, Flange   Прокладка 78-208-036
73 Screw, 1/2 – 13 x 1-1/4 flat HD Machine Бронзовые винты крепления башмака к крейцкопфу, p/n75-633-119, National Oil Well    Drw. No P405-АJ1  стр.8 поз 54 75-633-119
74 Diaphragm/Crosshead extension gland box Cальниковый узел надставки крейцкопфа, p/n 10-300-020,  National Oil Well    Drw. No P405-АJ1  стр.7 поз 14 10-300-020
75 Cap, diaphragm Крышка сальникового узла надставки крейцкопфа, p/n 10-300-021, National Oil Well    Drw. No P405-АJ1  стр.7 поз 15 10-300-021
76 Capscrew, 1/2-13 x 1-1/4 Hex HD HT Болты крепления бокового  люка картера, 1/2-13 x 1-1/4, шестигранная головка,    p/n 75-634-351,  National Oil Well  Drw. No P405-АJ1  стр.7 поз 42 75-634-351
77 Capscrew, 1/2″ – 13 x 1-1/2″ Болт крепления диафрагмы, p/n 75-634-352,  National Oil Well    Drw. No P405-АJ1  стр.7 поз 16 75-634-352
78 Shim 0.005″ Металлическая прокладка 0.005″ 45-803-733 Каталог National Oil Well     Drw. No P405-АG1  стр.9 поз 6 45-803-733
79 Hose assy, 3/4″ Шланг в сборе 3/4″, p/n 45-804-366, Каталог National Oil Well     Drw. No P405-АК1  стр.14 поз 47 45-804-366
80 Hose assy, 1/2″ Шланг в сборе, 1/2″, p/n 45-804-371, Каталог National Oil Well     Drw. No P405-АК1  стр.14 поз 21 45-804-371
81 Seal, crank case cover Уплотнение крышки картера, p/n 10-300-274 , (10-300-272) Каталог National Oil Well    Drw. No P405-АJ1  стр.7 поз 4 10300274 (10300272)
82 Oil Seal Маслосъемное уплотнение, p/n 68-630-516 (39934) 68-630-516 (39934)
83 16 Gauge annealed Stl Wire Контровочная проволока , National Oil Well  Drw. No P405-АJ1  стр.7 поз 21 59-800-016 (59800216)
84 Hose Assy 1/2″ Шланг в сборе 1/2″, Каталог National Oil Well Drw. No P405-АК1  стр.14 поз 48 45-804-374
85 Hose Assy 1/2″ Шланг в сборе 1/2″,  Каталог National Oil Well Drw. No P405-АК1  стр.14 поз 49 45-804-370
86 Hose Assy 1/2″ Шланг в сборе 1/2″  Каталог National Oil Well Drw. No P405-АК1  стр.14 поз 50 45-804-369
87 Hose Assy 1/2″ Шланг в сборе 1/2″  Каталог National Oil Well  Drw. No P405-АК1  стр.14 поз 51 45-804-373
88 Shim Set Pack Регулировочные прокладки электродвигателя насоса обмыва штоков      Каталог National Oil Well  Drw. No P185-АN1  стр.16 поз 11 29-001-153
89 Oil Filter  Масляный фильтр картриджного типа, Каталог National Oil Well Drw. No P206-АF1 стр.11 поз 19 64-212-832
90 Repair Kit, Oil Pump Рем. колмплект (маслянного насоса p/n-64-182-010) Каталог National Oil Well Drw. No P206-АF1 стр.11 поз 5 n/a
91 Pressure Gauge, Mod. 8 Oteco 2.1/16-10K, BX-152 Flange Манометр Oteco Model 8-Flanged Pressure Gauge with Standard Dial Face, 1-10.000 PSI. Standard service 2.1/16″ – 10.000PSI API Flange (BX-152) End Connection. Производитель Oteco Inc., Houston, Texas. Р/n 382061. 382061
92 Wear plate wrench Съёмник износной плиты, p/n 10-300-332, Каталог  National Oil Well Drw. No GSK-6300P  стр.16 10-300-332
93 Puller adapter  Съёмник-адаптор, p/n 10-307-106, Каталог  National Oil Well Drw. No GSK-6976P  стр.14 10-307-106
